cpp镀铝膜的镀铝工艺一般采用直镀法，即将铝层直接镀在基材薄膜表面。BOPET、BOPA薄膜基材镀铝前不需进行表面处理，可直接进行蒸镀。而BOPP、CPP、PE等塑料薄膜，在蒸镀前需对薄膜表面进行电晕处理或涂布黏合层，使其表面张力达到38-42达因/厘米或具有良好的粘合性。蒸镀时，将卷筒薄膜置放于真空室内，关闭真空室抽真空。当真空度达到一定（4×10－4mba以上）时，将蒸发舟升温至1300℃～1400℃，然后再把纯度为99．9%的铝丝连续送至蒸发舟上。调节好放卷速度、收卷速度、送丝速度和蒸发量，开通冷却源，使铝丝在蒸发舟上连续地熔化、蒸发，从而在移动的薄膜表面冷却后形成一层光亮的铝层即为镀铝薄膜。
    （1）直接蒸镀法。是被镇基材直接通过真空镀膜机，将金属铝蒸镀在基材表面而形成镀铝薄膜。直接蒸镀法对基材的要求较高，尤其是要形成表面光亮的金属膜，一定要求基材具有较好的表面平滑度。如果纸张的表面较粗糙，要采用直接蒸镀法，在镀铝前需先进行表面涂布。另外，在蒸镀过程中基材的挥发物要少。因此直接蒸镀法对基材有较大的局限性，它主要适合于蒸镀塑料薄膜，也可用于纸张的蒸镀，但纸张的质量要求高，并对纸的定量有一定的限度。
    （2）转移法。是借助载体膜(真空镀铝膜)将金属铝层转移到基材的表面而形成镀铝薄膜。转移法是在直接蒸镀法的基础上发展起来的新工艺，它克服了直接蒸镀法对基材要求的局限性，尤其适合于在各种纸及纸板上进行镀铝，也可用于塑料薄膜的镀铝。国外已将转移法应用到布、纤维、皮革等基材的镀铝产品上。我国主要采用转移法生产镀铝纸。

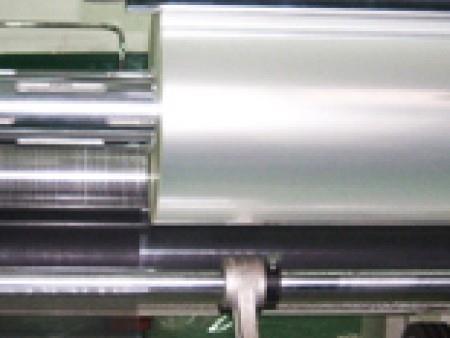

    cpp镀铝膜生产工艺流程：
    基材放卷→抽真空→加热蒸发舟→送铝丝→蒸镀→冷却→测厚→展平→收卷
